组合式变电器

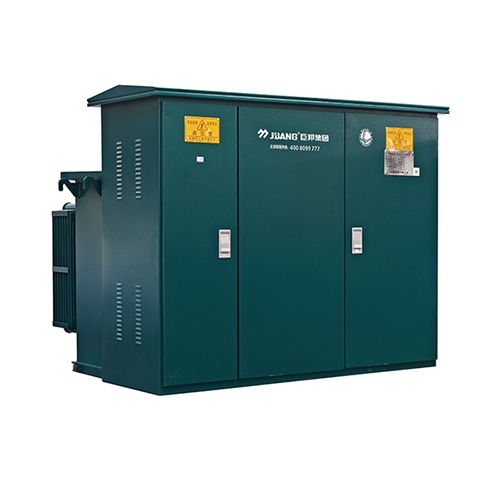

ZGS11系列组合式变压器

产品概述

ZGS11系列组合式变压器(俗称美式箱变),其结构为“品”字型结构,变电器与高、低压设备相互紧密连为一体,其中,变压器三面外露空气中,散热条件好,且能与高低压设备壳体分离,便于检修。

变压器采用片式油箱、无油枕、全封闭的S11系列油浸式变压器,高低压套管,分接开关,油位指示,压力放阀、放油阀等均装在高压舱本体端板上,位置合理、便于观察、操作。

高压舱、低压舱之间采用钢板隔开,高压舱、低压舱变压器既相对独立,又保持一个完整的箱变整体,结构紧凑、体积小,重量轻。高低压侧安装好配电开关设备。

型号含义
使用环境条件

冷却条件:空气自冷

海拔高度:≤1000m

环境温度:户外环境温度不高于40℃,不低于-45℃;月平均温度不超过30℃,年平均温度不超过30℃,年平均温度不超过20℃

相对湿度:在25℃时,空气相对湿度不超过95%,月平均不超过90%

防震水平:水平加速度不大于0.3m/s²,垂直加速度不大于0.15m/s²

周围环境:安装环境应无明显污秽,爆炸性,腐蚀性气体和粉尘

安装场所:应无剧烈振动冲击,要求安装在水泥台或其它平整、坚实的平台上

*当上述正常使用条件不能满足使用要求时,由用户与制造厂协商。
